環境可靠性實驗室設計規劃要點
一、環境可靠性試驗的簡述：
產品在設計、生產及應用過程中，會不斷經受自身及外界氣候環境及機械力學等多種應力的影響，為確保產品可正常穩定工作，環境可靠性測試驗證及其實驗室的建立則是必不可少的。
環境可靠性試驗包含環境模擬試驗與可靠性驗證試驗，兩者的區別有以下幾點：
環境模擬試驗考察的是產品對環境的適應性，用于確定產品的環境適應性設計是否符指標要求；可靠性試驗是定量評估產品的可靠性，即產品在規定環境條件下，規定時間內完成規定功能的概率；環境模擬試驗和可靠性試驗雖然關系緊密，但兩者在試驗?zāi)康囊约八x用的試驗準則，試驗類型，試驗時間，試驗終止判據等方面是截然不同的。一般情況下可靠性試驗所選用的環境應力數量比環境試驗少得多，例如：常見的環境模擬試驗一般有：淋雨、砂塵、溫度，濕度，鹽霧、壓力、太陽輻射、振動沖擊等，而可靠性試驗多數是要進行綜合模擬試驗，多將綜合環境應力條件（溫度，濕度，振動）與電應力結合進行試驗。環境試驗通常采用單因素試驗和多因素組合試驗，以一定的順序依次作用在產品上；可靠性試驗多采用綜合應力試驗，將多個環境應力在同一空間，同一時間施加在樣品上，更真實模擬使用環境條件的影響。結合現今各行業實驗室對產品質量要求越來越高，為了提高試驗結果的準確性，可靠性，中創盟實驗室技術開始著力發展綜合試驗設備的開發，積極開發能同時施加溫度，濕度，振動，輻射，沙塵，風，雨等應力的大型多功能環境試驗設備；另外，兩者在試驗時間選擇上的區別：在環境模擬試驗中，每項測試項目的試驗的時間，取決于選用的試驗標準及具體的試驗程序，僅是由于各階段進行性能檢測所需時間不同而產生一些差別，環境模擬試驗的時間通常比可靠性試驗短得多，而可靠性試驗時間則取決于需驗證的可靠性指標值和選用的統計試驗方案以及產品本身的質量，其時間無法確定，一般是以受試產品的總臺時數達到規定值或可以作出接收，拒收判決為止。兩者在試驗終止判據的不同：環境模擬試驗不允許測試產品出現故障，產品一但出現故障，實驗室人員則認為試驗終結，試驗停止并進行故障分析，采取糾正措施（環境試驗的TAAF過程）；而可靠性試驗是以一定的統計概率表示結果的試驗，根據技術或協議要求的可靠性定量指標和所選統計方案確定允許出現的故障數?？煽啃栽囼炓恢边M行到達規定的總臺時數才能停止，整個試驗過程中應建立故障報告，分析和糾正措施系統。
二、環境可靠性實驗室設計規劃內容：
實驗室設計規劃是項非常專業、嚴謹、復雜的學科，涉及的專業領域眾多，不僅需要精通國家實驗室設計/籌建/驗收等標準，更要對實驗室儀器、檢測、體系、管理、運營非常的精通。實驗室設計不是單層面的裝修和設備的集成，也不是個人或某些"專家"、“機構"的經驗產物，在整個設計規劃活動中它涉及到:選址、設計、布局、預算、標準、規范、基建、裝修、儀器、人員、體系、認證、管理、運營等等環節。就實驗室設計規劃行業而言，真正專業從事與實驗室設計規劃的企業單位可謂是風毛菱角，目前市場上的設計規劃公司一般是傳統意義上的裝修裝潢和家具生產公司，其設計規劃方案亦多以工裝設計或家具銷售為導向，其方案內容以自己專長為主，專業相對較窄，覆蓋面不夠全面有待商榷。
※.解決方案在前，設計規劃在后
實驗室委托單位，就自主實驗室設計規劃開展前期，應要求被委托方（設計單位/公司）提供一套完善可行的實驗室整體解決方案書作為參考依據或預案。實驗室整體解決方案是針對實驗室在籌建前期、中期、后期階段，對可能存在的缺陷、風險及隱患問題，所提供的科學、規范、專業、有效且可執行的方法與建議，其內容應至少包含以下13要素：
1. 實驗室場地選址；
2. 實驗室布局規劃；
3. 實驗室投資預算；
4. 實驗室項目審核；
5. 實驗室施工籌建；
6. 實驗室過程監管；
7. 實驗室儀器配套；
8. 實驗室基礎配套；
9. 實驗室綜合驗收；
10. 實驗室技術培訓；
11. 實驗室資質申辦（CNAS/CMA等）；
12. 實驗室項目申報；
13. 實驗室運營管理
※.設計規劃8熟要素
1. 熟悉客戶所在的行業和領域
2. 熟悉客戶地區的企業和規模
3. 熟悉客戶上中下游合作機制
4. 熟悉客戶實驗室現狀和趨勢
5. 熟悉客戶產品的工藝和流程
6. 熟悉客戶產品的檢測和標準
7. 熟悉實驗室設計及審核標準
8. 熟悉實驗室施工及驗收標準
※.設計規劃項目內容18+

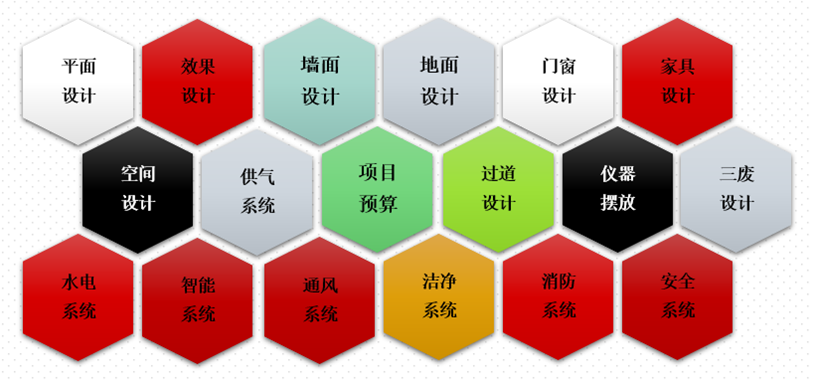

常規意義上的設計內容一般含有：平面設計、墻面設計、頂面設計、地面設計、門窗設計、過道設計、大廳設計、辦公室設計、儀器設備布局、全套3d效果設計、各類功能系統設計、裝修清單及預算等（如圖所示）
按設計規劃內容大類來分有：
1.實驗室裝修圖紙
1.1實驗室平面功能規劃圖（非常重要）
1.2實驗室墻體尺寸定位圖
1.3實驗室墻面材質說明圖
1.4實驗室地面材質鋪裝圖
1.5實驗室頂面材質鋪裝圖
1.6實驗室設備定位圖
1.7實驗室燈具照明定位圖
2、實驗室電器系統圖
2.1實驗室干線豎向系統圖
2.2實驗室電氣系統圖
2.3實驗室動力配電圖
2.4實驗室照明配電圖
2.5實驗室插座配電圖
2.6實驗室空調配電圖
2.7實驗室弱電布線圖
3、實驗室給排水系統圖
3.1實驗室給排水系統圖
3.2實驗室給水管道平面圖
3.3實驗室冷卻水管道平面圖
3.4實驗室廢水管道平面圖
4、實驗室暖通系統圖紙
4.1實驗室設備表
4.2實驗室多聯空調機組系統流程圖
4.3實驗室多聯空調機組系統平面圖
4.4實驗室多聯空調機組冷凝水管平面圖
4.5實驗室風口平面布置圖
4.6實驗室通風平面布置圖
5、實驗室效果圖
5.1實驗室設備區效果圖1張
5.2實驗室過道區效果圖1張
5.3實驗室會議區效果圖1張
※.設計規劃參考標準（部分）
GB 2894 安全標志及其使用導則
GB 3095 環境空氣質量標準
GB 3836.14 爆炸性環境 第14部分:場所分類 爆炸性氣體環境
GB 4962 氫氣使用安全技術規程
GB 5749 生活飲用水衛生標準
GB 6566 建筑材料放射性核素限量
GB/T 6682 分析實驗室用水規格和試驗方法
GB/T 7144 氣瓶顏色標志
GB 7231 工業管道的基本識別色、識別符號和安全標識
GB 8978 污水綜合排放標準
GB/T 9361 — 2011 計算機場地安全要求
GB/T 10071 城市區域環境振動測量方法
GB/T 11651 個體防護裝備選用規范
GB 12348 工業企業廠界環境噪聲排放標準
GB 13495.1—2015 消防安全標志 第1部分:標志
GB 13690 化學品分類和危險性公示通則
GB 15258 化學品安全標簽編寫規定
GB 15603 常用化學危險品貯存通則
GB 15630 消防安全標志設置要求
GB 16297 大氣污染物綜合排放標準
GB/T 18039.4—2017 電磁兼容 環境 工廠低頻傳導騷擾的兼容水平
GB/T 18204.5 公共場所衛生檢驗方法
GB 18580 室內裝飾裝修材料 人造板及其制品中甲醛釋放限量
GB 18584 室內裝飾裝修材料木家具中有害物質限量
GB 18597 危險廢物貯存污染控制標準
GB 18871 電離輻射防護與輻射源安全基本標準
GB/T 18883 室內空氣質量標準
GB 19489 實驗室 生物安全通用要求
GB 20425 皂素工業水污染物排放標準
GB/T 24777 化學品理化及其危險性檢測實驗室安全要求
GB 24820 實驗室 家具通用技術條件
GB/T 27025 檢測和校準實驗室能力的通用要求
GB/T 27476.1 檢測實驗室安全 第1部分:總則 GB/T 27476.2 檢測實驗室安全 第2部分:電氣因素 GB/T 27476.5 檢測實驗室安全 第5部分:化學因素
GB/T 32146.1 檢驗檢測實驗室設計與建設技術要求 通用要求
GB 50009 建筑結構荷載規范
GB 50015 建筑給水排水設計規范
GB 50016 建筑設計防火規范
GB 50019 工業建筑供暖通風與空氣調節設計規范
GB 50028 城鎮燃氣設計規范
GB 50029 壓縮空氣站設計規范(附條文說明)
GB 50030 氧氣站設計規范
GB 50031 乙炔站設計規范
GB 50033 建筑采光設計標準
GB 50034 建筑照明設計標準
GB 50050 工業循環冷卻水處理設計規范
GB 50052 供配電系統設計規范
GB 50054 低壓配電設計規范
GB 50055 通用用電設備配電設計規范
GB 50057 建筑物防雷設計規范
GB 50058 爆炸危險環境電力裝置設計規范
GB/T 50065 交流電氣裝置接地設計規范
GB 50068 建筑結構可靠度設計統一標準
GB 50073 潔凈廠房設計規范
GB 50084 自動噴水滅火系統設計規范
GB 50116 火災自動報警系統設計規范
GB 50118 民用建筑隔聲設計規范
GB 50140 建筑滅火器配置設計規范
GB 50174 數據中心設計規范
GB 50177 氫氣站設計規范
GB 50185 工業設備及管道絕熱工程施工質量驗收規范
GB 50189 公共建筑節能設計標準
GB 50193 二氧化碳滅火系統設計規范
GB 50210 建筑裝飾裝修工程質量驗收規范
GB 50222 建筑內部裝修設計防火規范
GB 50223 建筑抗震鑒定標準
GB 50242 建筑給排水及采暖工程質量驗收規范
GB 50264 工業設備及管道絕熱工程設計規范
GB 50314 智能建筑設計標準
GB 50325 民用建筑室內環境污染控制規范
GB 50339 智能建筑工程質量驗收規范
GB 50346 生物安全實驗室建筑技術規范
GB 50352 民用建筑設計通則
GB 50370 氣體滅火系統設計規范
GB 50463 隔振設計規范
GB 50555 民用建筑節水設計標準
GB 50591 — 2011 潔凈室施工及驗收規范
GB 50736 民用建筑供暖通風與空氣調節設計規范
GB 50763 無障礙設計規范
GB 50974 消防給水及消火栓系統技術規范
GBZ 1 工業企業設計衛生標準
GBZ2.1 工作場所有害因素職業接觸限值 第1部分:化學有害因素
GBZ2.2 工作場所有害因素職業接觸限值 第2部分:物理因素
GBZ 158 工作場所職業病危害警示標識
GBJ 87 工業企業噪聲控制設計規范
JB/T 6412 排風柜
JG/T 222 實驗室變風量排風柜
JGJ 67 辦公建筑設計規范
JGJ 91 科學實驗建筑設計規范
CNAS/CL01：2018《檢測和校準實驗室能力認可準則》
以上資料為蘇州中創盟實驗室技術原創，僅供大家技術交流探討。
