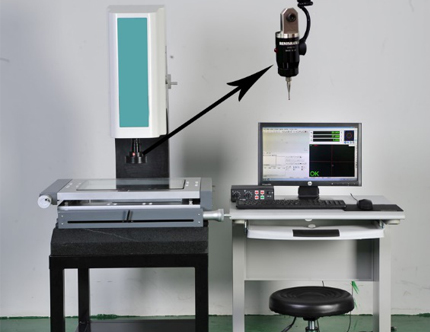

影像測量儀(加探針)
影像測量儀適用于:以二維平面測量為目的的一切應用領域。如:機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。

全國免費服務熱線
0512-62657551
- 產品詳情
- 聯系我們
一、設備用途:
影像測量儀適用于:以二維平面測量為目的的一切應用領域。如:機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。
基本工能:
1.基本測量:點、線、圓、弧、橢圓、平面度等的測量。
2.測繪功能:機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
3.拍照功能:量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。
4.測量報告:對測量數據可設定公差,自動判斷,選擇需要的測量數據,生成標準的WORD、EXCEL 圖表報告。
5.光度指示:指導用戶將光源明暗調至最佳強度,減少人為帶來的不確定因素。
基本測量:點、線、圓、弧、橢圓的測量。
6.在線標注:可以在實時影像中標注尺寸,半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。
7.離線標注:可以在鳥瞰的全圖中進行標注尺寸。
8.幾何測量:兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。
9.輔助功能:復制、全選、刪除、移動、鏡像、旋轉。
10.坐標系:設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。
11.坐標標注:以自設的坐標原點(0,0)為基準,標注畫面上任意一點的坐標位置。
12.對比功能:程式可直接輸入.DXF文件,在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。
13.繪圖:可將實時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似。
14.報表格式:測量數據可以直接導入成EXCEL、word、CAD圖檔。
15.自動尋邊功能:軟件采用自動尋邊,可以減少肉眼判斷帶來的誤差。
16.探針測量:加探針后可以測量高、寬、長度、兩面的夾角、盲孔深度、圓錐的頂角、圓柱的直徑、倒角、平面度等,實現簡單的三維測量。
二、技術參數:
影像測量儀適用于:以二維平面測量為目的的一切應用領域。如:機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。
基本工能:
1.基本測量:點、線、圓、弧、橢圓、平面度等的測量。
2.測繪功能:機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
3.拍照功能:量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。
4.測量報告:對測量數據可設定公差,自動判斷,選擇需要的測量數據,生成標準的WORD、EXCEL 圖表報告。
5.光度指示:指導用戶將光源明暗調至最佳強度,減少人為帶來的不確定因素。
基本測量:點、線、圓、弧、橢圓的測量。
6.在線標注:可以在實時影像中標注尺寸,半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。
7.離線標注:可以在鳥瞰的全圖中進行標注尺寸。
8.幾何測量:兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。
9.輔助功能:復制、全選、刪除、移動、鏡像、旋轉。
10.坐標系:設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。
11.坐標標注:以自設的坐標原點(0,0)為基準,標注畫面上任意一點的坐標位置。
12.對比功能:程式可直接輸入.DXF文件,在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。
13.繪圖:可將實時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似。
14.報表格式:測量數據可以直接導入成EXCEL、word、CAD圖檔。
15.自動尋邊功能:軟件采用自動尋邊,可以減少肉眼判斷帶來的誤差。
16.探針測量:加探針后可以測量高、寬、長度、兩面的夾角、盲孔深度、圓錐的頂角、圓柱的直徑、倒角、平面度等,實現簡單的三維測量。
二、技術參數:
序號 | 項目名稱 | 技術參數 |
1 | 有效測量行程(X軸×Y軸×Z軸) | 400 mm×300 mm×200 mm |
2 | Z軸調焦升降范圍 | ≤200mm |
3 | Z 軸探針 | 英國Renishaw 探針 (探針接觸到產品后可發出“嘀”聲提示) |
4 | 光柵尺分辨率 | 0.0005mm |
5 | X、Y軸線性精度 | U≤( 2.5+L/200 )μm (L單位:mm) |
6 | Z軸線性精度 | U≤( 5+L/200 )μm (L單位:mm) |
7 | 載物臺尺寸 | 560mm×460mm |
8 | 玻璃臺尺寸 | 428mm×228mm |
9 | 玻璃和承載重量 | 東莞銘思:高精度光學玻璃,承載重量≤50kg |
10 | 高清相機 | 德國 COMST 高清1/3彩色CCD |
11 | 鏡頭 |
香港PMS(普密斯)連續變倍高清鏡頭 光學放大倍率0.7×-4.5× |
12 | 影像放大倍數 | 20-180× |
13 | 光柵尺 | 高精度新天精密光柵尺,分辨率0.0005mm |
14 | 上光系統 | 自主定制LED 環形冷光源 |
15 | 下光系統 | 自主定制LED圓形冷光源 |
16 | 傳動方式 | 臺灣精密無牙傳動+臺灣HIWIN高精度直線導軌加光桿 |
17 | 操作方式 | 搖桿手柄、鼠標拖動 |
18 | 主機外形尺寸約 | 875 mm×750 mm×910 mm |
19 | 機臺底座、Z軸立柱 | 高精度花崗巖 |
20 | 儀器總重 | 約240 kg |
21 | 軟件 | 自主研發正版2.5D測量測軟件 |
22 | 數據輸出 | 測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式) |
23 | 數據導入 | 二維圖形AutoCAD(dxf)) |
24 | 電源 | AC 220±5V、50Hz |
25 | 使用環境 | 溫度 25±10℃,濕度 35%-65% |
三、設備特點:
1.采用英國Renishaw 探針接觸式測量,使測量結果更精確;
2.變焦物鏡與十字線發生器作為測量瞄準系統;
3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統;
4.儀器具有多種數據處理、顯示、輸入、輸出功能;
5.與電腦連接后,采用專門測量軟件可對測量圖形進行處理。
1.采用英國Renishaw 探針接觸式測量,使測量結果更精確;
2.變焦物鏡與十字線發生器作為測量瞄準系統;
3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統;
4.儀器具有多種數據處理、顯示、輸入、輸出功能;
5.與電腦連接后,采用專門測量軟件可對測量圖形進行處理。
