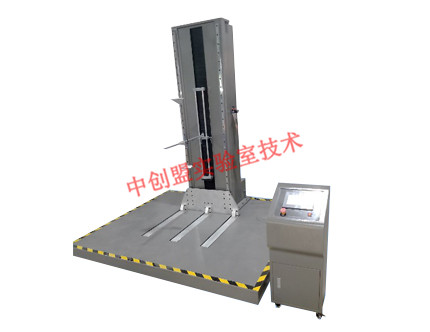

零跌落試驗機（零跌落臺）
零跌落試驗機主要用于考核包裝件在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝在搬運過程中耐沖擊強度和包裝設計的合理性
全國免費服務熱線
0512-62657551
- 產品詳情
- 聯系我們
一、設備用途：
零跌落試驗機主要用于考核包裝件在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝在搬運過程中耐沖擊強度和包裝設計的合理性。
零跌落試驗機主要用于較大型包裝跌落試驗。機器由一個可以快速向下移動的“E”型叉作為試件托架，測試產品按照試驗要求（面、棱、角測試）放置平衡。試驗時托臂高速向下運動，測試產品隨“E”型叉跌落至底版膠，在高效減振器的作用下，嵌平于底板。從理論上，零跌落試驗機可從零高度范圍作跌落試驗，跌落高度通過液晶控制器設定，并按設定高度自動執行跌落實驗。
二、技術參數：
試件最大重量：0～200Kg
跌落高度：0～1500mm
最大試件尺寸：1200×1200×1200mm
跌落底板尺寸：1600×2000×120mm（寬深高）
試件提升速度：<20秒/米
支撐臂尺寸：700×800×50mm（鋁合金材質）
托臂結構：鋁合金材質
測試方面：面、棱、角
驅動方式：伺服電機驅動
保護裝置：上、下設有感應型保護裝置
沖擊板材質：A3鋼板
沖擊底板
Ø 平坦：沖擊面任意兩點的高度差不超過1mm
Ø 堅硬：沖擊面的任何100mm2的面積上放置10kg的靜負荷變形不超過0.1mm
跌落高度：PLC觸摸屏編程設定
傳動方式：臺灣進口直線滑塊和加硬導桿
加速裝置：彈簧式
跌落方式：氣動式
重量：約1000kg
設備外形尺寸：約1600×2000×2095mm
工作電源：220V/50HZ
功率：3KW
氣源：≥6kg（客戶自備）
三、執行標準：
依照J(rèn)IS、ASTM、CNS、GB等相關標準參數操作設定
四、設備特點：
采用微機進口電氣合理設計，完成自由落體，棱，角，面全方面設計。
零跌落試驗機主要用于考核包裝件在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝在搬運過程中耐沖擊強度和包裝設計的合理性。
零跌落試驗機主要用于較大型包裝跌落試驗。機器由一個可以快速向下移動的“E”型叉作為試件托架，測試產品按照試驗要求（面、棱、角測試）放置平衡。試驗時托臂高速向下運動，測試產品隨“E”型叉跌落至底版膠，在高效減振器的作用下，嵌平于底板。從理論上，零跌落試驗機可從零高度范圍作跌落試驗，跌落高度通過液晶控制器設定，并按設定高度自動執行跌落實驗。
二、技術參數：
試件最大重量：0～200Kg
跌落高度：0～1500mm
最大試件尺寸：1200×1200×1200mm
跌落底板尺寸：1600×2000×120mm（寬深高）
試件提升速度：<20秒/米
支撐臂尺寸：700×800×50mm（鋁合金材質）
托臂結構：鋁合金材質
測試方面：面、棱、角
驅動方式：伺服電機驅動
保護裝置：上、下設有感應型保護裝置
沖擊板材質：A3鋼板
沖擊底板
Ø 平坦：沖擊面任意兩點的高度差不超過1mm
Ø 堅硬：沖擊面的任何100mm2的面積上放置10kg的靜負荷變形不超過0.1mm
跌落高度：PLC觸摸屏編程設定
傳動方式：臺灣進口直線滑塊和加硬導桿
加速裝置：彈簧式
跌落方式：氣動式
重量：約1000kg
設備外形尺寸：約1600×2000×2095mm
工作電源：220V/50HZ
功率：3KW
氣源：≥6kg（客戶自備）
三、執行標準：
依照J(rèn)IS、ASTM、CNS、GB等相關標準參數操作設定
四、設備特點：
采用微機進口電氣合理設計，完成自由落體，棱，角，面全方面設計。
